H03 – H05

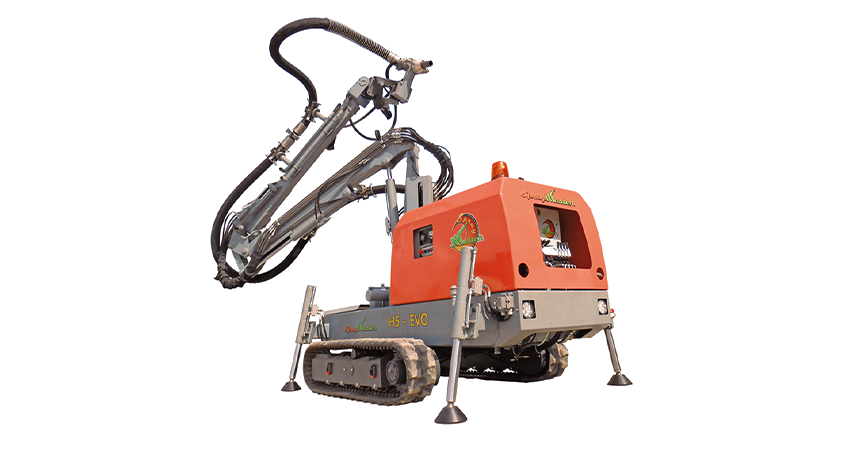

Mini robot pour application de béton projeté
Système d’application robotisé de béton projeté conçu pour tous types de travaux
H03 – H05
Mini robot pour application de béton projeté
Système d’application robotisé de béton projeté conçu pour tous types de travaux
Spécifications techniques
Description et caractéristiques

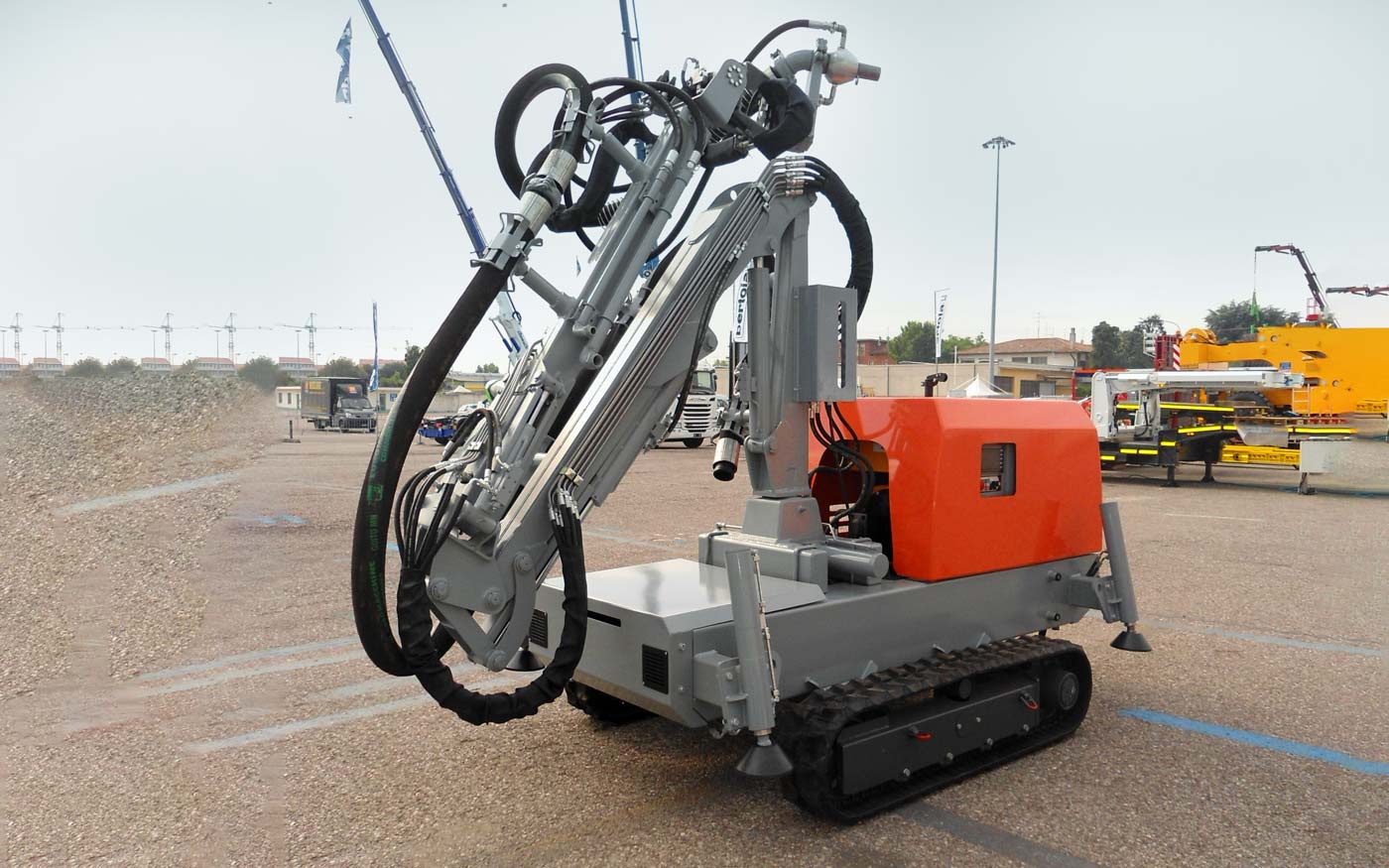

Le système d’application mécanisé de béton projeté est conçu pour pulvériser du béton dans de courtes sections de tunnel difficiles d’accès. Monté sur un châssis compact à chenilles avec un moteur Diesel, l’engin est équipé de stabilisateurs à commande hydraulique. La lance est montée sur un bras articulé et télescopique.
Versions
- Version antidéflagrante
- Version avec système Tecnospray® pour moteurs électriques et diesel
Options
- Pompe à eau haute pression 40 bars / 40 lt
- Compresseur d’air 8 bars / 1000 litres. pour le nettoyage des lignes
- Pompe Spraydoser® pour additif de prise rapide
- Filtre à particules
- Huile hydraulique écologique
- Huile hydraulique pour climats froids
- Extincteur de 12 kg à bord
Spécifications techniques
Description et caractéristiques
Le système d’application mécanisé de béton projeté est conçu pour pulvériser du béton dans de courtes sections de tunnel difficiles d’accès. Monté sur un châssis compact à chenilles avec un moteur Diesel, l’engin est équipé de stabilisateurs à commande hydraulique. La lance est montée sur un bras articulé et télescopique.
Versions
- Version antidéflagrante
- Version avec système Tecnospray® pour moteurs électriques et diesel
Options
- Pompe à eau haute pression 40 bars / 40 lt
- Compresseur d’air 8 bars / 1000 litres. pour le nettoyage des lignes
- Pompe Spraydoser® pour additif de prise rapide
- Filtre à particules
- Huile hydraulique écologique
- Huile hydraulique pour climats froids
- Extincteur de 12 kg à bord

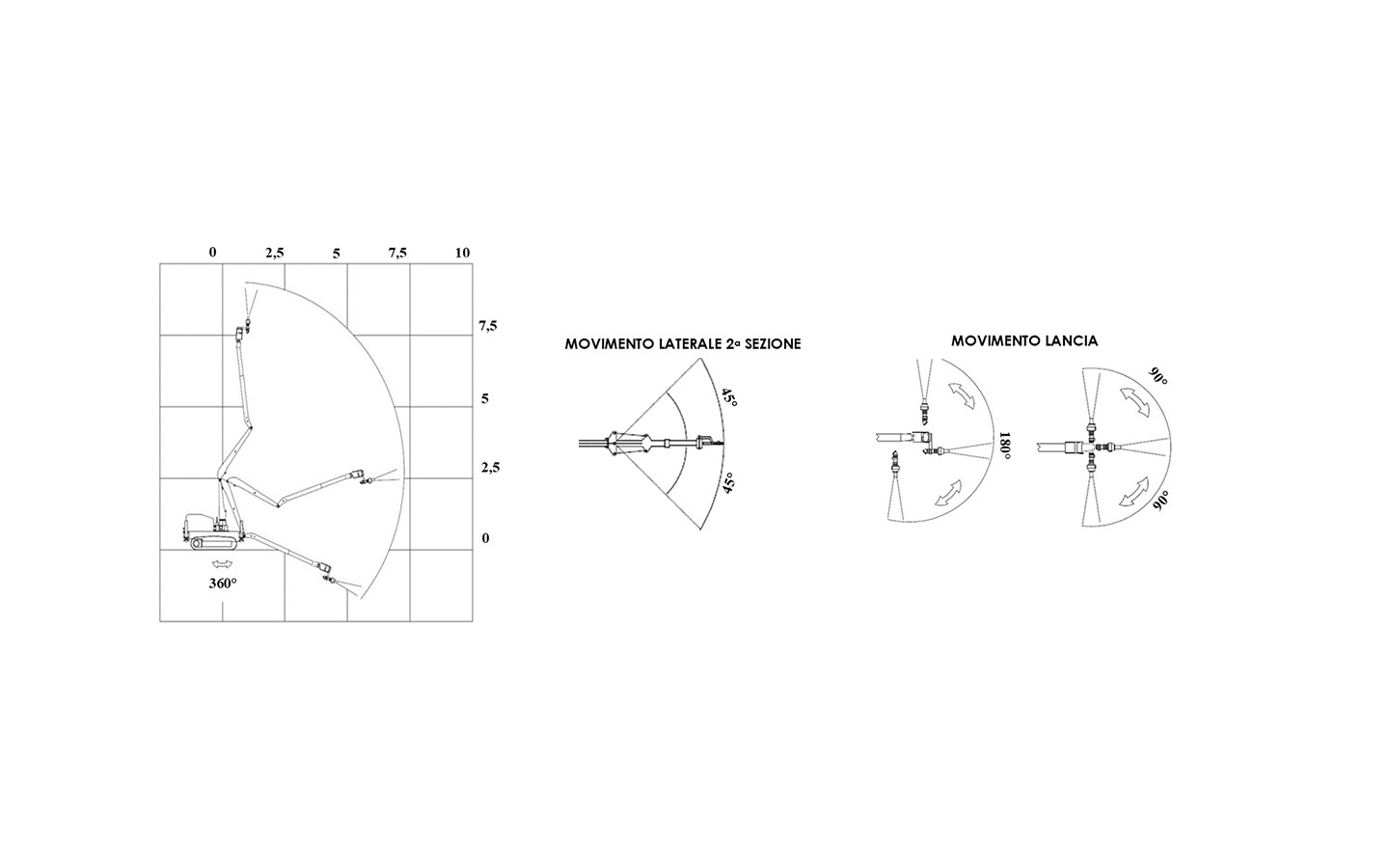

Dimensions et caractéristiques
| Données techniques | |
| Hauteur de travail max | 9,5 mt |
| Largeur de travail max | 14 mt |
| N° Sections | 2 |
| Longueur de fil | 1.200 mm |
| Rotation | ± 120° |
| 1ère section verticale | 120° |
| 2ème section verticale | 225° |
| 2ème section horizontale | ± 45° |
| Rotation verticale de la lance | 180° |
| Rotation horizontale de la lance | ± 90° |
| Tuyau pour béton | 2” o 3” |
| Tube d’air | 1” |
| Tube pour additif | 3/4” |
| Télécommande | |
| Type | Radio (sans fil) |
| Nombre d’émetteurs | 1 |
| Câble d’urgence | 10 m |
| Châssis à chenilles | |
| Moteur diesel | 20 Kw |
| Puissance | 20 Kw/ 1800 rpm |
| Réservoir de carburant | 100 litres |
| Vitesse maximale |
| Système électrique |
| 24 V |
| Moteur électrique 15kW |
| Démarreur progressif pour démarrage de moteur électrique |
